Nexus 100 RPT es la corredera que combina perfectamente una estética contemporánea, la capacidad para realizar grandes aberturas, la fuerza para soportar grandes pesos y la posibilidad de albergar cristales de altas prestaciones térmicas y acústicas. Todo ello con la mejor innovación tecnológica y de vanguardia; con los mejores componentes y en línea con las tendencias arquitectónicas y de interiorismo actuales. Nexus100 RPT, un cerramiento de altas prestaciones a un precio ajustado.

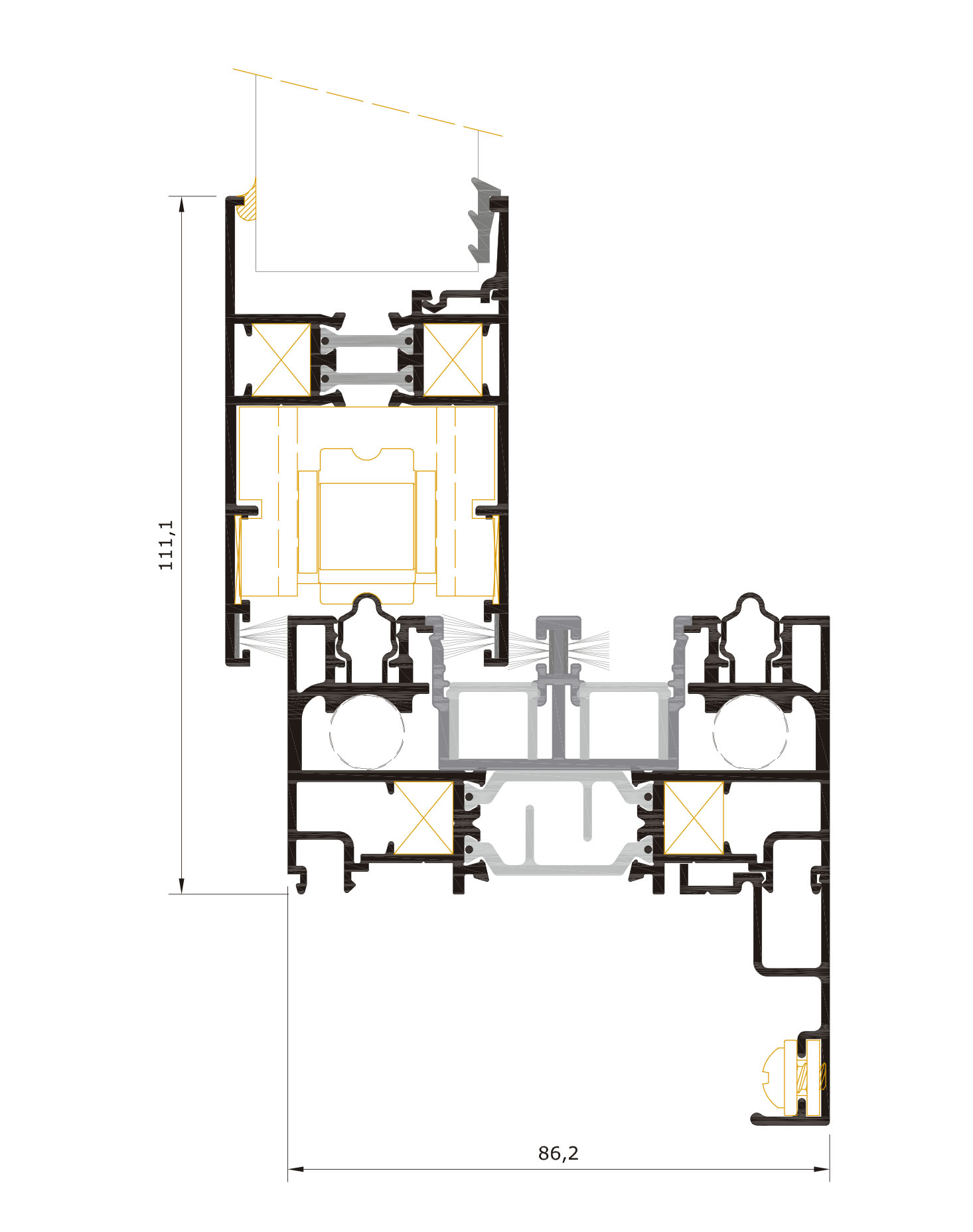

Corredera perimetral con RPT, con doble escuadra de trabajo en la hoja pero al mismo tiempo liviana y estética, ya que su cruce panorámico es de tan solo 37 mm. Permite un cristal de hasta 38 mm en su versión de hoja cerrada, admitiendo poner cristales de dos cámaras de aislamiento tipo “TRIPLEX”. También dispone de la opción de hojas ajunquilladas, facilitando enormemente el trabajo.
Sus potentes cojinetes concuerdan con los importantes cristales que Nexus 100 RPT puede albergar. Así pueden resistir pesos cercanos a los 400 kg por hoja. Para poderlos soportar, el marco está preparado para ser reforzado mediante un accesorio específico. Los rodamientos se deslizan suavemente por carriles de inoxidable, evitando desgastes innecesarios tanto en los propios carriles como en las ruedas de los cojinetes. Para más información sobre los rodamientos puede consultar www.woorbel.com
El innovador sistema de “tótem” de PVC ubicado en el centro del marco, potencia las funciones de RPT del sistema. Al mismo tiempo permite la utilización de una felpa adicional de estanqueidad entre el marco y la hoja. Lateralmente, la hoja permite la colocación de goma de cerramiento. Todo ello contribuye a una mayor estanqueidad y hermeticidad.
Paralelamente, el sistema “tótem” elimina la necesidad de colocación de los tradicionales y molestos cortavientos en el marco. Estos van ubicados en las tapas centrales del cruce panorámico. Estas últimas se colocan en último momento del montaje; cuando todo el cerramiento está listo y terminado. Esta innovación, mejora enormemente el proceso de montaje y puesta a punto de la corredera.
Las hojas de Nexus 100 RPT, presentan la innovación de poder disponer de poliamidas autodeslizantes. Éstas son capaces de canalizar y amortiguar el efecto nocivo de las dilataciones diferenciales entre el interior y el exterior de la vivienda. Así el problema de los arqueamientos de las hojas, con sus conocidas consecuencias negativas, quedan en gran medida mitigadas. Teniendo en cuenta el diferencial de precio, es una opción recomendable para ahorrarse problemas en el futuro.
Nexus 100 RPT, tiene la opción de colocar la prestación “Canal Elevada” (patente Grifell Pons, SL). Este experimentado sistema incrementa notablemente los coeficientes térmicos, acústicos y mejora sustancialmente las prestaciones de estanqueidad al agua. La “Canal Elevada” se presenta en la Nexus 100 RPT en su segunda generación. Así se ha doblado su ubicación dentro del “tótem” de PVC.
El cerramiento se realiza mediante un multipunto con ganchos. Estos entran dentro de una placa de inoxidable completamente integrada dentro del marco, liso y sin ningún tipo de resalte. El multipunto se presenta con sistema “anti falsa maniobra”. Las cremonas de accionamiento abren a 20º facilitando el empuje de la hoja corredera.
Nexus 100 RPT presenta la posibilidad de empotrar el marco dentro del suelo y paredes. Esta opción incorpora sus premarcos específicos con RPT. Así, el sistema de canales y drenajes de agua pueden utilizarse con independencia de poner o no los citados premarcos. Esta opción permite una mejor relación y ergonometría entre el hogar y el cerramiento corredero. Otorgando al conjunto mayor funcionalidad y amplitud de espacios.
Nexus 100 RPT tiene una estética minimalista; así busca la luz, el espacio y la visión. Este efecto se consigue mediante una mayor amplitud de cristal y una disminución de elementos estructurales centrales. Frontalmente el marco es completamente liso y las hojas solapan encima de él. Esta forma de cierre confiere a la corredera una estética muy próxima a la de una practicable, unificando así, las formas de todos los cerramientos del hogar.
Innaltech suministra la gama completa de accesorios de este sistema. Todos nuestros sistemas están integrados informáticamente, en cuanto a despiece de material, optimización de corte, hojas de fabricación y etiquetas para el marcado CE. Además es posible la automatización del corte y los mecanizados en centro de mecanizado. El software está disponible en castellano, catalán y francés.
Las prestaciones en banco de ensayos han sido las siguientes:
La transmitancia del marco és de 3,7 W/m2K. Según el CTE (código técnico de la edificación), que exige unas prestaciones térmicas mínimas en función de la ubicación geográfica, esta serie es indicada para todas las zonas climáticas, si bien en las zonas D y E habrá que colocar además un cristal aislante.
Para aumentar la estanqueidad y el aislamiento térmico y acústico dispone de un perfil de poliamida en forma de U invertida que permite desaguar en toda la longitud del marco inferior, y no sólo en la parte que da al exterior. Esta novedad está patentada y es presente en toda la gama de correderas.
Los rodamientos funcionan con agujas y se presentan en versión simple y tándem. Todos se pueden regular verticalmente y la versión tándem puede aguantar hasta 200 kg por hoja. El cambio del rodamiento se puede realizar sin abrir la hoja de la ventana. Para más información sobre los rodamientos puede consultar www.woorbel.com
Los perfiles de marco disponen de un sistema de clipaje que permite posicionar fácilmente los perfiles auxiliares como tapajuntas, vierteaguas o uniones de marco.
Innaltech suministra la gama completa de accesorios de este sistema. Todos nuestros sistemas están integrados informáticamente, en cuanto a despiece de material, optimización de corte, hojas de fabricación y etiquetas para el marcado CE. Además es posible la automatización del corte y los mecanizados en centro de mecanizado. El software está disponible en castellano, catalán y francés.
| Ventana | Informe de ensayo | Aire | Agua | Viento |
| 2000 x 1500 mm 2 hojas perimetral | Interno | 3 | 7A | C4 |
| 2000 x 2300 mm 2 hojas panorámicas | Interno | 3 | 7A | C1 |
| Ventana | Informe de ensayo | Resultado (dB) |
| 1400×1500 2 hojas cristal 4/16/4 | Interno | 32 |
| 1400×1500 2 hojas cristal 4+4/16/6 | Interno | 34 |
| Marco | Informe de ensayo | Resultado (W/m2K) |
| Nudo perimetral | Interno | 3,5 |
| Resultado (W/m2K) | |||||
| Ventana | 4/16/4 (Ug=2,8) | 4/16/4 BE (Ug=1,5) | 4/16 Ar/4 BE (Ug = 1,1) | 4/12/4/12/4 BE** (Ug = 0,7) | 3+3CS/16A/4/16A/4BE** (Ug = 0,5) |
| Ventana 2 hojas perimetral 2000 x 1500 mm | 3,25 | 2,29 | 1,99 | 1,69 | 1,19 |
| Ventana 2 hojas perimetral 2900 x 2100 mm | 3,13 | 2,07 | 1,74 | 1,42 | 0,99 |
| Ventana 2 hojas perimetral 2900 x 2300 mm | 3,12 | 2,05 | 1,72 | 1,39 | 0,97 |
| * Bajo Emisivo ** El resultado térmico ha sido obtenido colocando el Foam Isolation System en hoja |
|||||

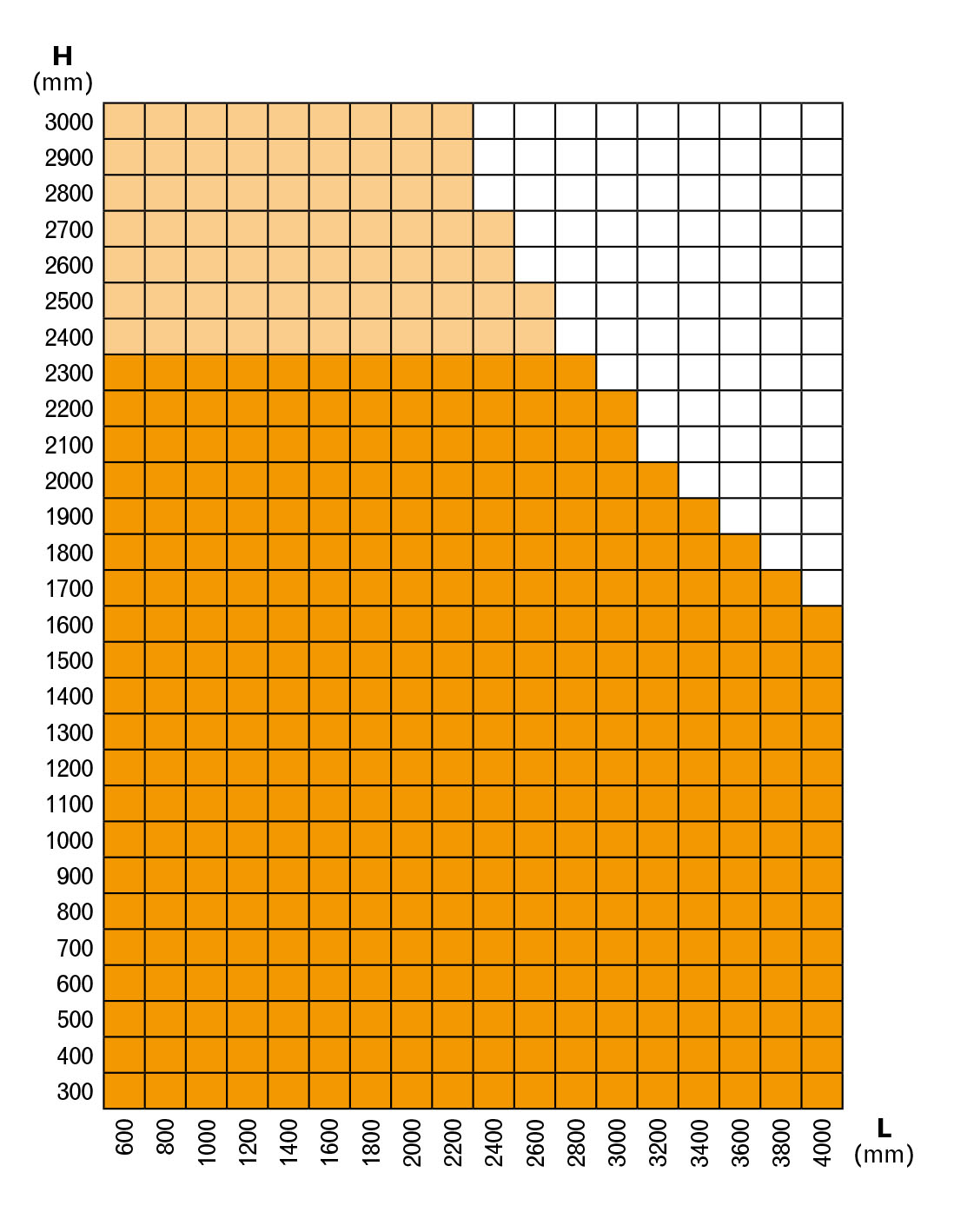

Cubierto ensayos permeabilidad al aire y estanqueidad al agua
Cubierto ensayos permeabilidad al aire, estanqueidad al agua y resistencia a la carga de viento
Medidas no recomendables
Medidas no realizables
