La modificación de la anchura base mediante el cambio de las poliamidas de 14,8 mm por las de 24 mm ha comportado un incremento más que significativo del aislamiento térmico y acústico. La modificación de la junta central para adaptarla a la nueva configuración y el consecuente aumento de la cámara de desagüe, ha permitido obtener unos valores de estanqueidad de primer orden. Estamos ante un sistema equilibrado, óptimo para zonas con importantes amplitudes térmicas.

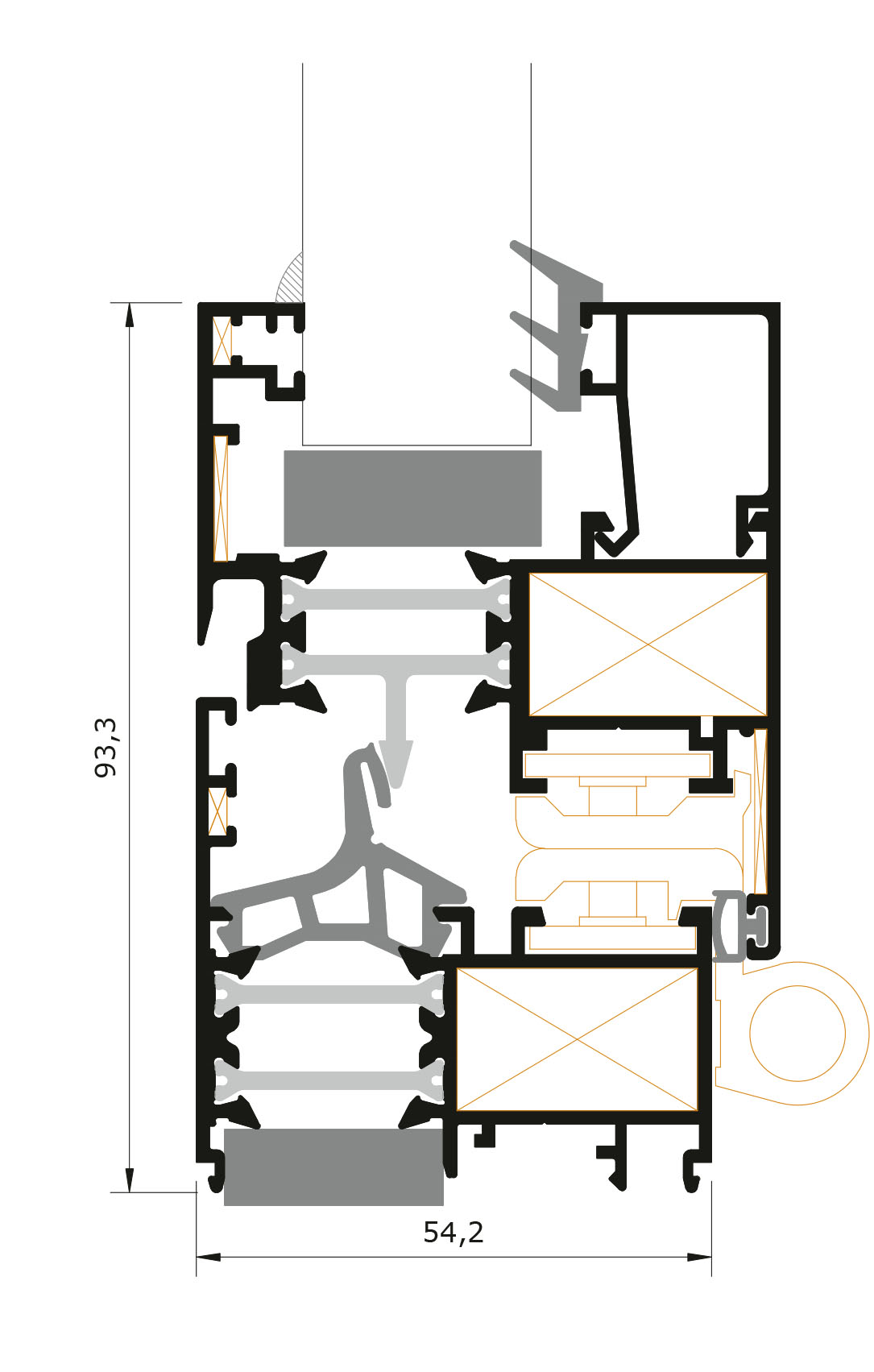

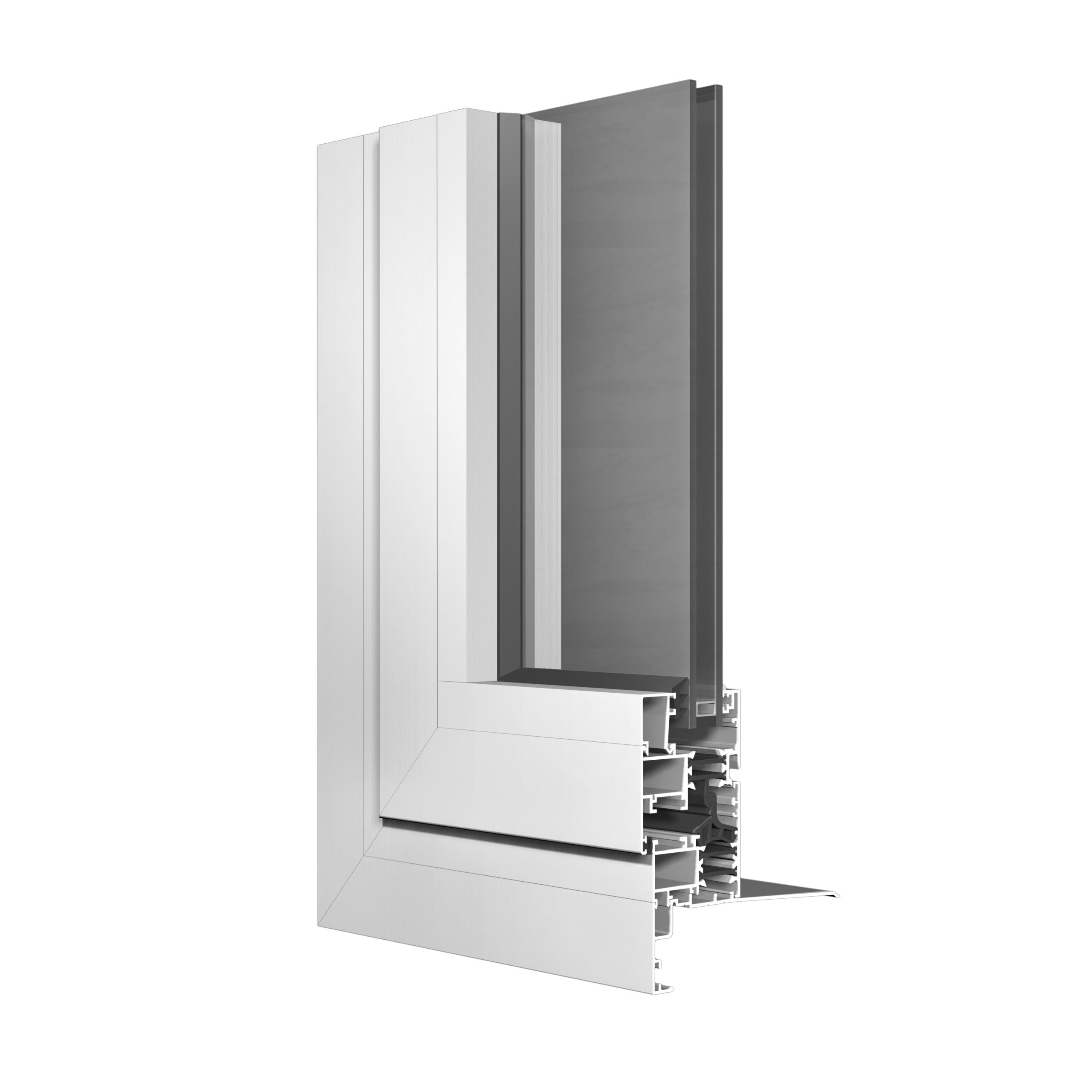

Practicable con canal europeo con RPT (rotura de puente térmico) con marco de 54 mm y hoja de 61.
Las prestaciones en banco de ensayos han sido las siguientes:
La transmitancia del marco és de 3,0 W/m2K. Según el CTE (código técnico de la edificación), que exige unas prestaciones térmicas mínimas en función de la ubicación geográfica, esta serie es indicada para todas las zonas climáticas A y B, si bien las zonas D y E se recomienda colocar un cristal aislante.
Los perfiles de marco disponen de un sistema de clipaje que permite posicionar fácilmente los perfiles auxiliares como tapajuntas, vierteaguas o uniones de marco.
Innaltech suministra la gama completa de accesorios de este sistema. Todos nuestros sistemas están integrados informáticamente, en cuanto a despiece de material, optimización de corte, hojas de fabricación y etiquetas para el marcado CE. Además es posible la automatización del corte y los mecanizados en centro de mecanizado. El software está disponible en castellano, catalán y francés.

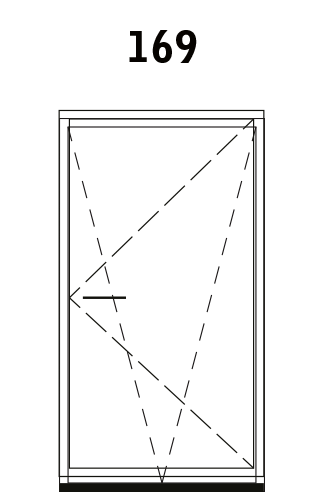

| Ventana | Informe de ensayo | Aire | Agua | Viento |
| 820 x 2100 mm 1 hoja oscilobatiente cristal 4/16/4 | 10/101179-1632 (APPLUS) | 4 | E1050 | C5 |
| 1400 x 1500 mm 2 hojas oscilobatiente cristal 4/16/4 | 09/32300724 (APPLUS) | 4 | E1200 | C4 |
| 1600 x 2100 mm 2 hojas oscilobatiente + cajón monobloc cristal 4/16/4 | 10/101179-1374 (APPLUS) | 4 | E900 | C1 |
| 2900 x 2300 mm 4 hojas practicables cristal 4/16/4 | 10/101179-2717 (APPLUS) | 4 | 6A | C2 |
| 1600 x 2100 mm 2 hojas oscilobatiente herraje C16 cristal 4/16/4 | Interno | 4 | E900 | C2 |
| Ventana | Informe de ensayo | Resultado (dB) |
| 1400 x 1500 mm 2 hojas oscilobatiente cristal 4/16/4 | 10/101124-42 (APPLUS) | 34 |
| 1400 x 1500 mm 2 hojas oscilobatiente cristal 3+3/16/6 | 10/101124-41 (APPLUS) | 37 |
| Marco | Informe de ensayo | Resultado (W/m2K) |
| Nudo perimetral | 25130-20 (CIDEMCO) | 3,0 |
| Nudo central | 25130-21 (CIDEMCO) | 3,0 |
| Marco | Informe de ensayo | Resultado (W/m2K) |
| Nudo perimetral | Interno | 2,5 |
| Nudo central | Interno | 2,5 |
| Ventana | Resultado (W/m2K) 4/14/4 (Ug=2,8) |
Resultado (W/m2K) 4/14/4 BE* (Ug=1,5) |
Resultado (W/m2K) 4/16 Ar/4 BE** (Ug = 1,1) |
Resultado (W/m2K) 4/14 Ar/4/14 Ar/4 BE** (Ug = 0,8) |
Resultado (W/m2K) 4/16 Ar/4/16 Ar/4 BE** (Ug = 0,6) |
| Ventana 1 hoja 820 x 2100 mm | 2,79 | 1,95 | 1,52 | 1,30 | 1,16 |
| Ventana 2 hojas 1400 x 1500 mm | 2,80 | 2,00 | 1,56 | 1,36 | 1,23 |
| Ventana 2 hojas 1600 x 2100 mm | 2,78 | 1,92 | 1,49 | 1,27 | 1,13 |
| * Bajo Emisivo ** El resultado térmico ha sido obtenido colocando el Foam Isolation System en hoja |
|||||

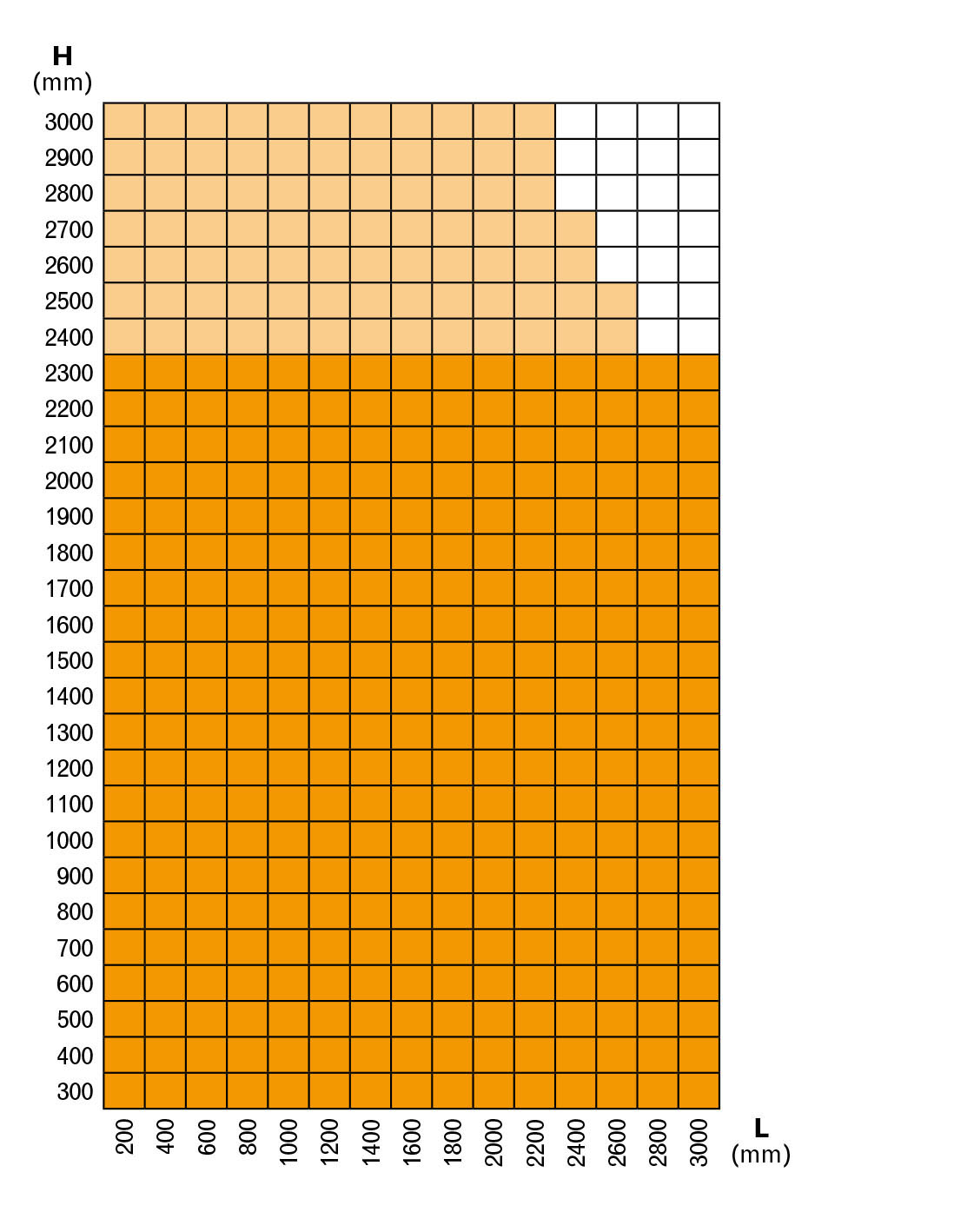

Cubierto ensayos permeabilidad al aire y estanqueidad al agua
Cubierto ensayos permeabilidad al aire, estanqueidad al agua y resistencia a la carga de viento

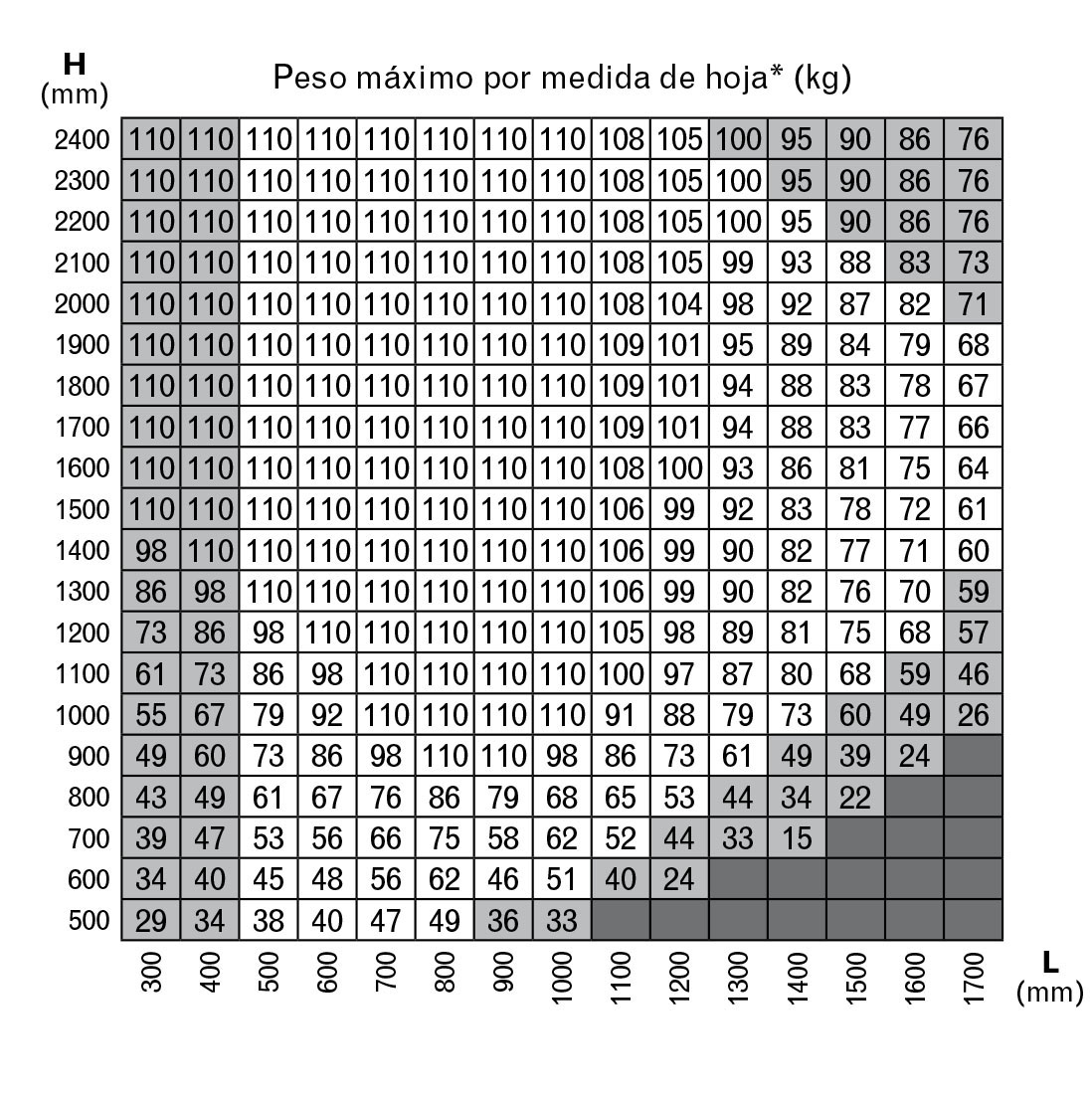

Medidas no recomendables
Medidas no realizables
