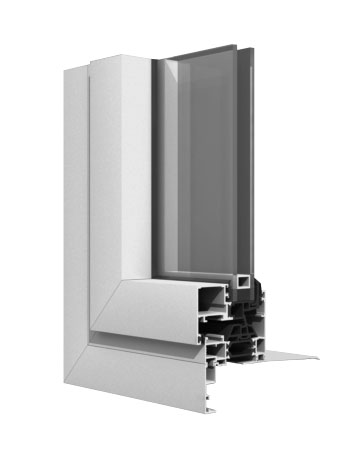

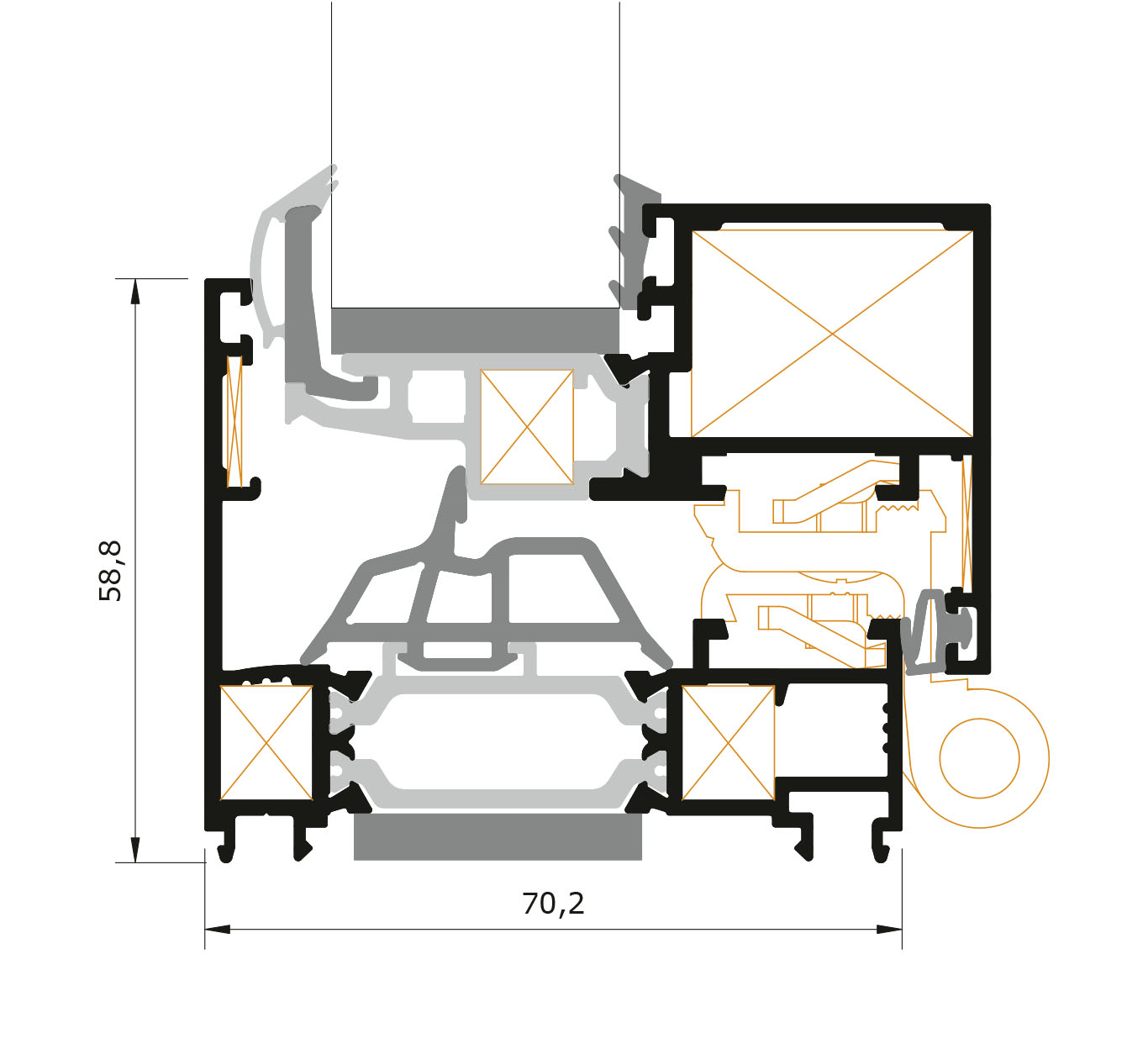

Este sistema permite obtener una superficie acristalada superior a los sistemas tradicionales. También confiere al cerramiento una estética homogénea y funcional, ya que, desde el exterior, no es posible distinguir las hojas batientes de la fijas. Por estos motivos, los arquitectos prefieren esta tipología de cerramientos frente a los sistemas convencionales de marco y hoja vista. Sistema de carácter minimalista, con una superficie vista de marco de tan sólo 58,8 mm. Esta particularidad la convierte en una de las practicables con menor sección y, por lo tanto, con mayor superficie acristalada del mercado. Los niveles de transmitancia térmica son muy bajos gracias a las poliamidas de 34 mm en marco, y la hoja mixta plástico-aluminio, además de la baja sección que permite que la incidencia del vidrio sea mayor. La nueva hoja HT70·1290 permite un acristalamiento de hasta 50 mm, con lo que el sistema es idóneo para el acristalamiento con vidrio TRIPLEX. Los niveles de cerramiento son extraordinarios a merced de la triple goma de estanqueidad.
Practicable de canal europeo con RPT (rotura de puente térmico).
Las prestaciones en banco de ensayos han sido las siguientes:
La transmitancia del marco és de 2,3 W/m2K. Según el CTE (código técnico de la edificación), que exige unas prestaciones térmicas mínimas en función de la ubicación geográfica. Además, el aumento de superfície acristalada gracias a la baja sección de los perfiles, permite poder bajar aun más el coeficiente de térmico de la ventana usando un vidrio suficientemente aislante.
Los perfiles de marco disponen de un sistema de clipaje que permite posicionar fácilmente los perfiles auxiliares como tapajuntas, vierteaguas o uniones de marco.
Innaltech suministra la gama completa de accesorios de este sistema. Todos nuestros sistemas están integrados informáticamente, en cuanto a despiece de material, optimización de corte, hojas de fabricación y etiquetas para el marcado CE. Además es posible la automatización del corte y los mecanizados en centro de mecanizado. El software está disponible en castellano, catalán y francés.
| Ventana | Informe de ensayo | Aire | Agua | Viento |
| 950 x 1480 mm 1 hoja oscilobatiente cristal 4/16/4 | 12/5331-1150 (APPLUS) | 4 | E1500 | C5 |
| 1235 x 1470 mm 2 hojas oscilobatiente cristal 4/16/4 | 17/14382-1097 M1(APPLUS) | 4 | 9A | C5 |
| Ventana | Informe de ensayo | Resultado (dB) |
| 1400 x 1500 mm 2 hojas oscilobatiente cristal 4/16/4 | 10/101124-54 (APPLUS) | 46 |
| Marco | Informe de ensayo | Resultado (W/m2K) |
| Nudo perimetral | 12_04010-6 (CIDEMCO) | 2,3 |
| Nudo central | Interno | 2,3 |
| Marco | Informe de ensayo | Resultado (W/m2K) |
| Nudo perimetral | Interno | 2,0 |
| Nudo central | Interno | 2,0 |
| Ventana | Resultado (W/m2K) 4/14/4 (Ug=2,8) |
Resultado (W/m2K) 4/14/4 BE* (Ug=1,5) |
Resultado (W/m2K) 4/16 Ar/4 BE** (Ug = 1,1) |
Resultado (W/m2K) 4/16 Ar/4/16 Ar/4 BE** (Ug = 0,7) |
|
| Ventana 1 hoja 820 x 2100 mm | 2,71 | 1,69 | 1,34 | 0,88 | |
| Ventana 2 hojas 1400 x 1500 mm | 2,72 | 1,71 | 1,36 | 0,99 | |
| Ventana 2 hojas 1600 x 2100 mm | 2,73 | 1,68 | 1,32 | 0,94 | |
| * Bajo Emisivo ** El resultado térmico ha sido obtenido colocando el Foam Isolation System en hoja |
|||||

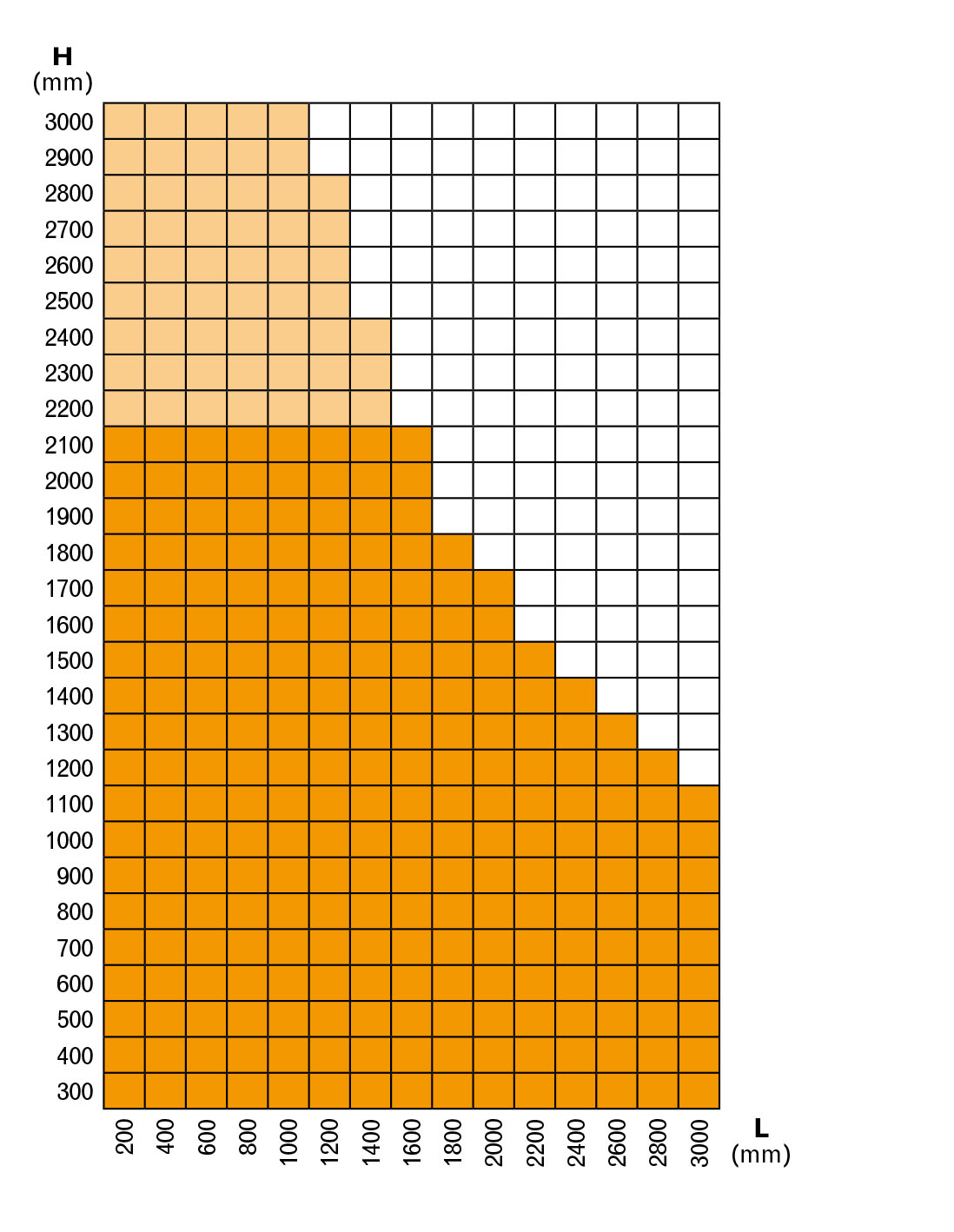

Cubierto ensayos permeabilidad al aire y estanqueidad al agua
Cubierto ensayos permeabilidad al aire, estanqueidad al agua y resistencia a la carga de viento
Medidas no recomendables
Medidas no realizables
